Датчик VOGELE 2013496: как убедиться в правильности выбора

Опубликовано: 06.09.2026

Когда асфальтоукладчик встаёт из-за сбоя системы нивелирования, счёт идёт на минуты. Простой техники на объекте обходится слишком дорого, а ремонт часто осложняется одной банальной проблемой — неверной идентификацией вышедшего из строя узла. Датчик с артикулом VOGELE 2013496 как раз из тех критичных элементов, где ошибка в выборе замены приводит не просто к отказу оборудования, но и к порче укладываемого покрытия.

Запчасти для дорожно-строительной техники редко поставляются с подробными инструкциями в красивой коробке. Чаще всего деталь приезжает в заводской упаковке, а то и вовсе без неё — перекочевав из одного ремзоны в другую. Поэтому механику остаётся только одно: опираться на собственные знания и чёткий алгоритм проверки. И здесь одного только совпадения цифр на корпусе бывает недостаточно.

Для чего нужен датчик 2013496 и где он работает

В системах автоматического поддержания уклона и уровня дорожных фрез и укладчиков датчики выполняют функцию «глаз» машины. Они считывают физические параметры — положение относительно базовой струны, лазерного луча или уже уложенного покрытия — и передают данные в электронный блок управления. Блок, в свою очередь, даёт команды на гидравлику, выдвигая или задвигая тяги шнека. До заказа датчика полезно сверить материал о диагностике системы нивелирования, чтобы отделить неисправность датчика от кабеля и пульта.

Артикул 2013496 относится к линейке комплектующих для техники VÖGELE. Это не просто абстрактный электронный компонент, а промышленный датчик, созданный под конкретные условия эксплуатации: постоянная вибрация, перепады температур, воздействие битумной пыли и гидравлического масла. Отсюда жёсткие требования к совместимости: даже если «чужой» датчик визуально встал на место, разница в характеристиках или протоколе обмена данными сделает работу системы невозможной.

Три столпа проверки: артикул, разъём, место

Чтобы исключить риск установки неподходящей детали, проверку разбивают на три последовательных этапа. Пропуск любого из них — это рулетка с запуском машины.

Критерий проверки	На что обращать внимание	Риск при игнорировании
Артикул	Точное совпадение номера 2013496, проверка заменяемости по каталогу	Несовместимость электронной начинки, отличие в коэффициентах преобразования
Разъём	Количество пинов, форма ключа (замка), тип уплотнителя	Невозможность подключения без разрушения контактов или потери герметичности
Место установки	Тип кронштейна, сторона машины, тип штанги	Механическое несовпадение, ложные показания из-за неправильной геометрии хода

Первый этап: сверка по артикулу

Номер 2013496 — это отправная точка. На корпусе оригинального датчика всегда есть маркировка. Однако тут подстерегают две ловушки. Первая — со временем краска стирается, и номер становится нечитаемым. Вторая — наличие аналогов.

На рынке запчастей широко представлены кросс-номера от сторонних производителей электроники. Механику важно понимать: кросс-референс не всегда означает полную взаимозаменяемость. Некоторые аналоги работают корректно только в определённых моделях укладчиков или при определённых версиях прошивки блока управления. Если в руках находится деталь с другим артикулом, заявленным как аналог 2013496, стоит перепроверить эту информацию через каталог производителя техники, а не только через базу данных продавца запчастей.

Второй этап: критическая роль разъёма

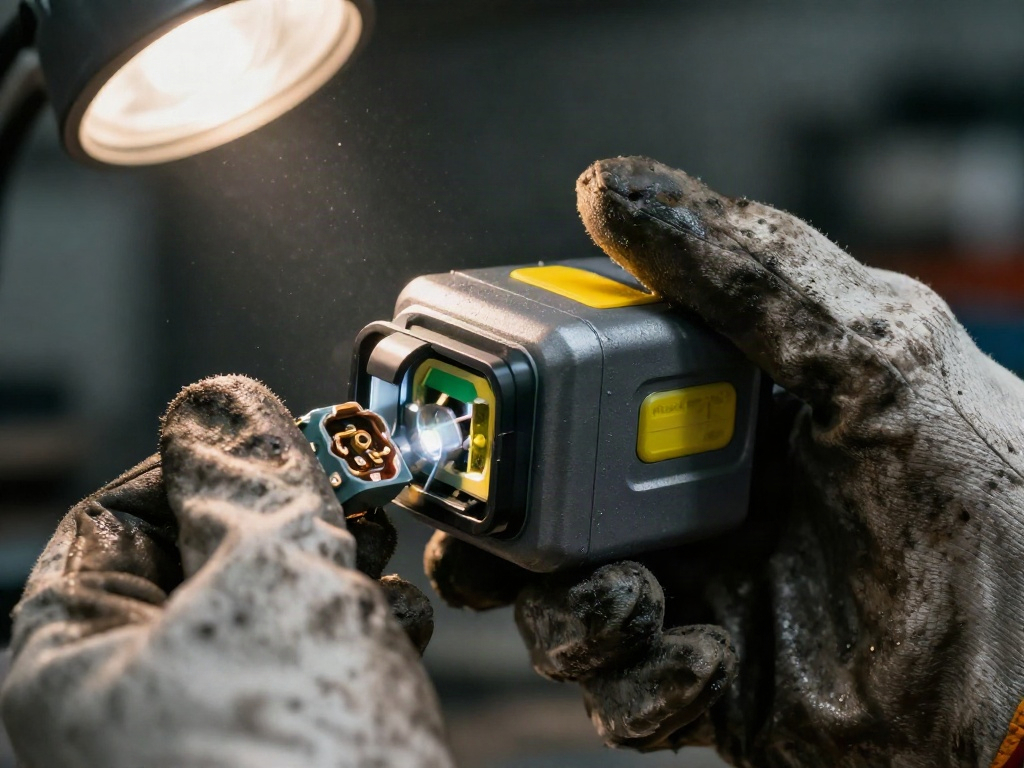

Разъём — это тот самый момент, где чаще всего ломают технику. У датчиков нивелирования разница в одном контакте превращает рабочий узел в бесполезный кусок пластика. Для VOGELE 2013496 характерен конкретный тип соединителя: с определённым числом пинов, специфической формой направляющего ключа (чтобы не воткнуть кабель вверх ногами) и резиновым уплотнением для защиты от влаги.

Бывает так, что у механика есть датчик, который по всем параметрам должен подойти, но разъём не совпадает. Соблазн перекусить провода и скрутить их напрямую огромен. Делать этого категорически не стоит. Система нивелирования работает с малыми токами и высокими частотами. Обычная скрутка добавляет сопротивление и ёмкость, превращая сигнал в помехи. Машина будет выдавать ошибки или, что ещё хуже, хаотично дёргать тягами шнека.

Если разъёмы не совпадают, правильный путь — использование заводских переходников или замена кабельной части целиком, с обязательным соблюдением распиновки. Сверять распиновку нужно по схеме: куда идут линии питания (обычно 12 или 24 В), земля, сигнальные линии (аналоговые или CAN-шина).

Третий этап: место и способ установки

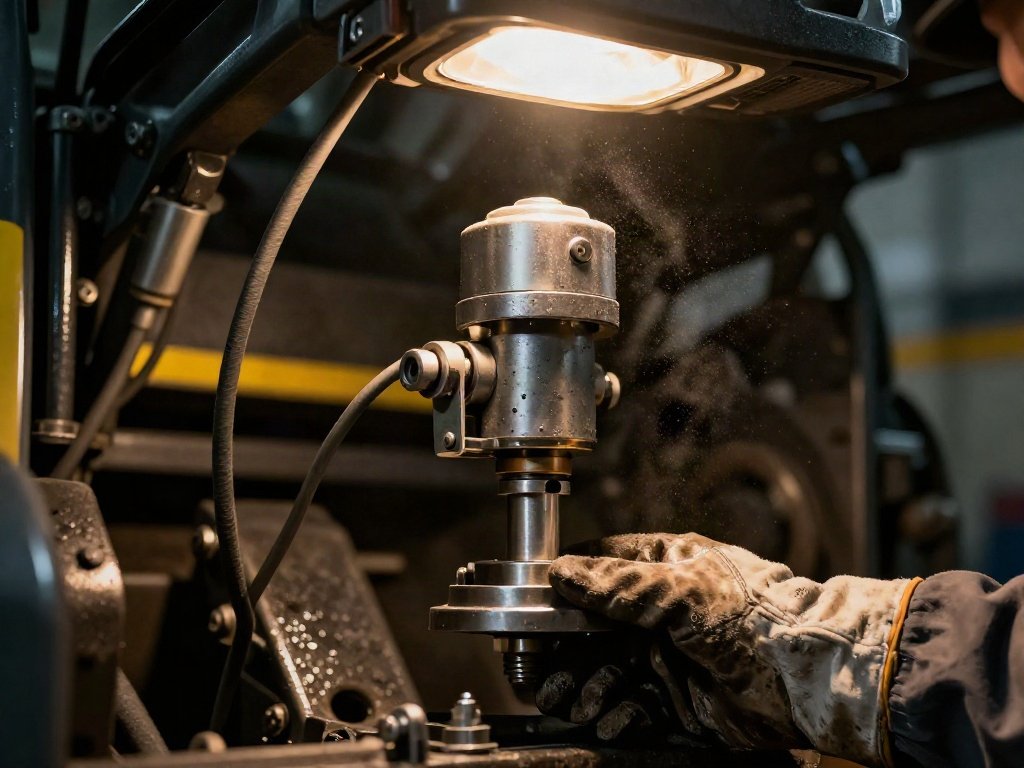

Датчик должен не просто висеть на проводе, а быть жёстко зафиксированным на своём месте. Для 2013496 предусмотрено конкретное посадочное гнездо и тип крепления. Это может быть кронштейн на штанге, магнитное крепление или винтовая фиксация на раме шнека.

Ошибка в установке ведёт к двум проблемам. Во-первых, если датчик не плотно сидит в гнезде, вибрация от укладчика будет передаваться на корпус. Показания начнут «плавать», система будет пытаться компенсировать несуществующие перепады высоты, оставляя на асфальте волны. Во-вторых, геометрия хода чувствительного элемента должна соответствовать базовой поверхности. Если кронштейн от другой модели держит датчик под неверным углом, зона захвата смещается, и машина «слепнет».

Ситуации из практики: когда каталог не помогает

В реальной жизни проверка датчика редко выглядит как академическое сравнение двух строчек в таблице. Ситуации бывают куда сложнее.

Модернизация машины

Асфальтоукладчики часто работают дольше заложенного заводом срока. За годы эксплуатации техника проходит через несколько капитальных ремонтов, во время которых блоки управления и системы нивелирования могут менять поколение. На старый укладчик VÖGELE могли поставить более современную систему контроля. В результате каталог запчастей по серийному номеру машины машины выдаёт один артикул датчика, а по факту на штанге висит деталь от следующего поколения с другим разъёмом и протоколом CAN. Выход один: снимать старый датчик, изучать его маркировку и уже по ней искать замену, не доверяя слепо электронной расшифровке VIN.

Проверка без маркировки

Если номер на корпусе стёрт, деталь можно идентифицировать методом исключения и сравнения. Нужно взять заведомо исправный датчик 2013496 и положить рядом с проблемным. Сравнивается форма корпуса, расположение крепёжных ушей, тип разъёма. Если визуальных отличий нет, можно прозвонить мультиметром цепи на разъёме в режиме измерения сопротивления между пинами. У большинства датчиков сопротивление питания и земли лежит в предсказуемом диапазоне (обычно сотни Ом или кОм), а обрыв или короткое замыкание на сигнальных линиях однозначно указывает на внутренний дефект.

Диагностика: действительно ли виноват датчик?

Прежде чем заказывать замену по артикулу 2013496, стоит убедиться, что именно он вышел из строя. Дорожные механики знают случаи, когда из-за перетёртого кабеля на штанге меняли исправные датчики, теряя время и деньги.

1. Проверка кабельной трассы. Визуально осмотреть провод от датчика до блока управления. На гибких участках у шарниров изоляция часто перетирается о металл конструкции.
2. Проверка питания. Снять разъём с датчика и замерить напряжение между пинами питания и земли при включённой машине. Если напряжения нет — проблема в проводке или предохранителе в блоке управления.
3. Замена местами. Если на машине стоят два датчика (продольный и поперечный), их можно поменять местами. Если ошибка перекочует на другой контур — виноват сам датчик. Если останется на месте — проблема в проводке или гидравлике конкретного контура.

Алгоритм уверенной замены

Чтобы замена датчика VOGELE 2013496 не превратилась в угадайку, достаточно придерживаться простой последовательности действий:

• Демонтировать неисправный датчик, сохранив целостность проводов и кронштейна.
• Считать артикул с корпуса. Если он читается — искать строго по нему. Если нет — фиксировать тип разъёма и форму корпуса.
• При получении новой детали первым делом сравнить разъёмы. Они должны совпадать до миллиметра, включая поворот ключа-замка.
• Установить деталь на штатное место без применения лишних усилий. Если датчик не садится, значит, либо крепёж от другой модификации, либо посадочное место деформировано.
• Подключить разъём, убедившись в щелчке фиксатора (если он предусмотрен) и плотном прилегании резинового уплотнителя.
• Запустить систему нивелирования без начала укладки. Дать датчику выйти на рабочий режим и проверить реакцию штанг на ручное перекрытие оптического окна или смещение базовой струны.

Точность в мелочах — вот что отличает качественный ремонт от бесконечного поиска причин нестабильной работы укладчика. Правильная идентификация датчика по артикулу 2013496, внимательный осмотр разъёма и сверка с местом установки экономят ресурсы там, где их меньше всего — в условиях сжатых сроков ремонта на строительном объекте.
